Üniversal parmak frezesi, dört kesim kenarlı UC4, Pah köşe tasarımı – metrik

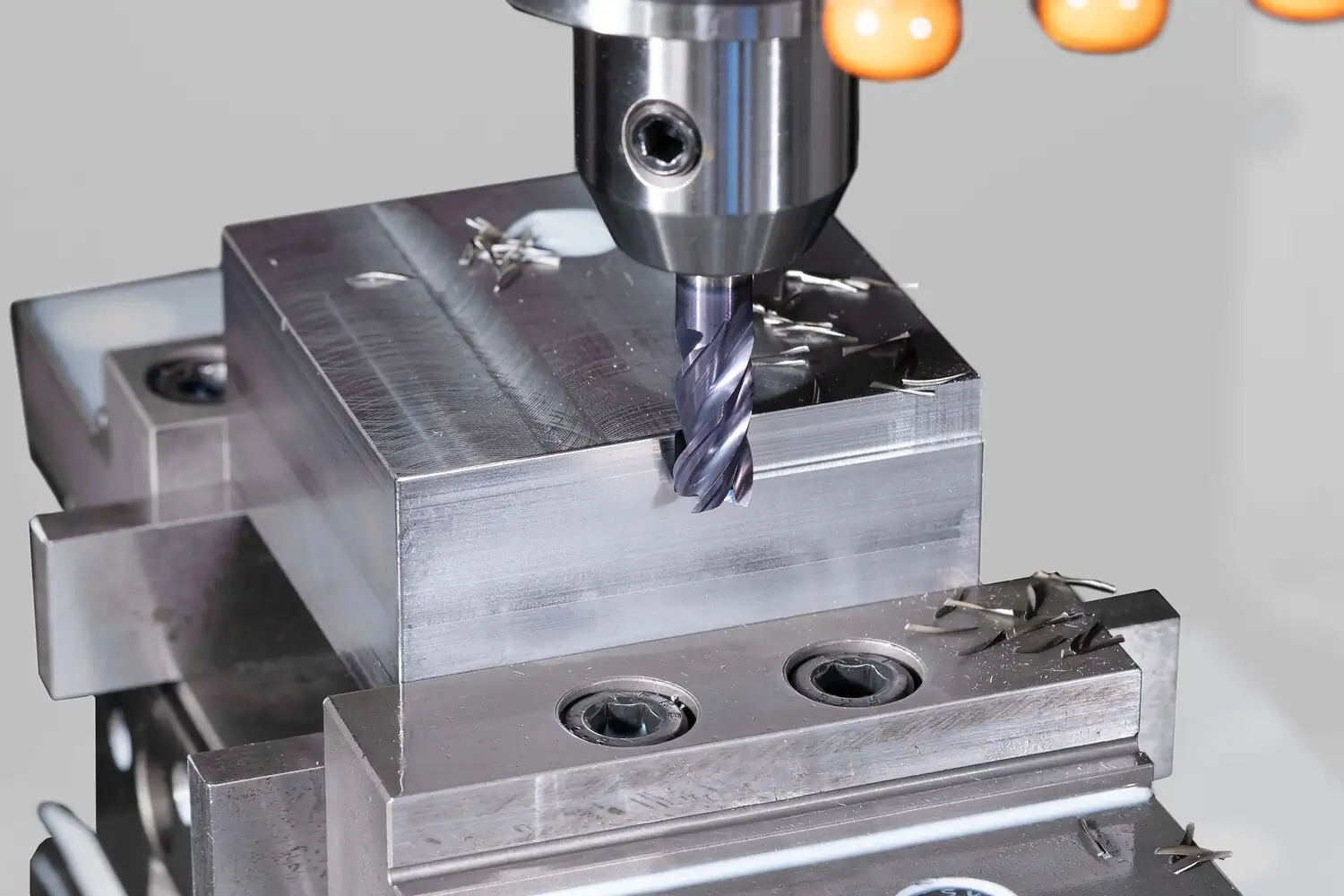

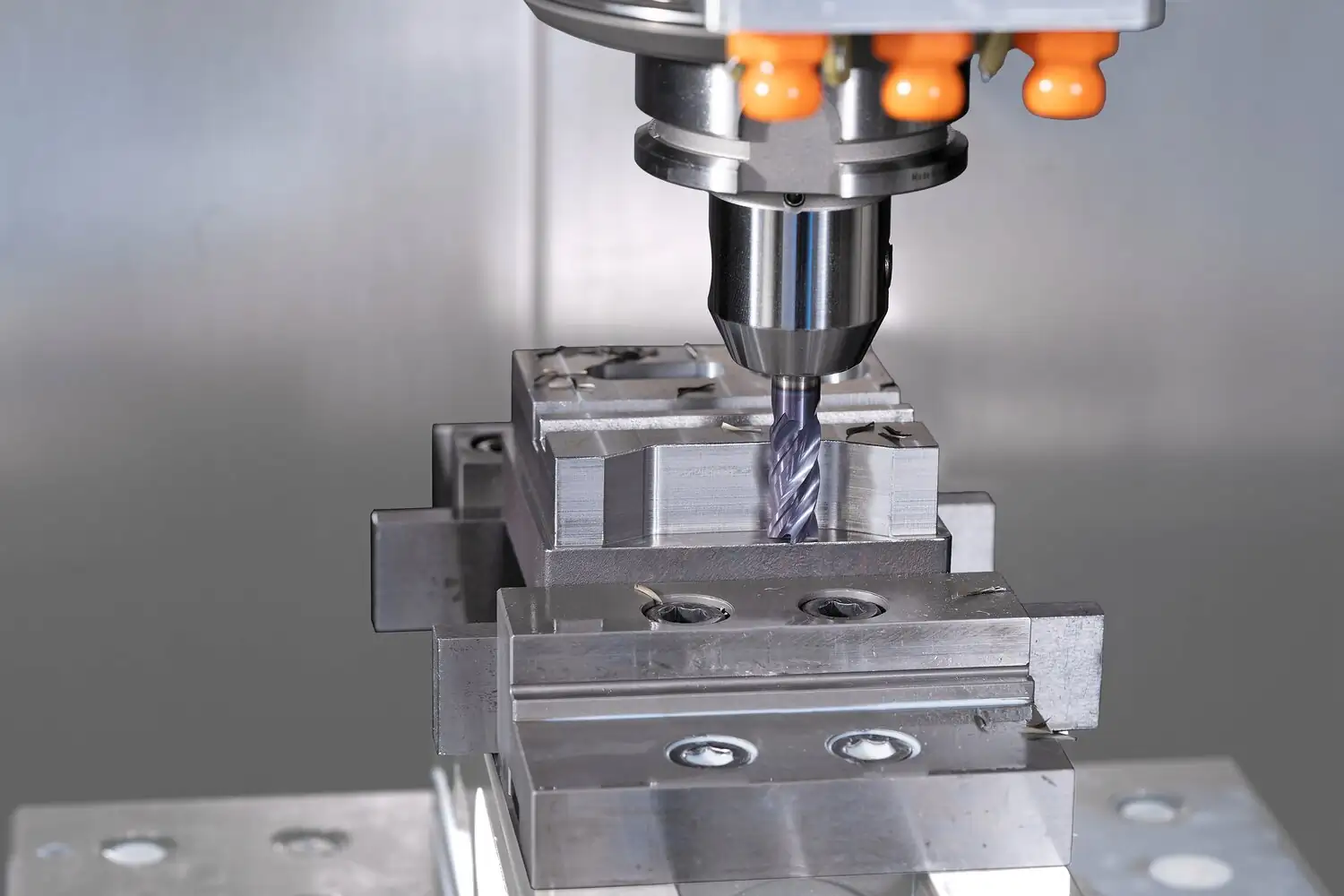

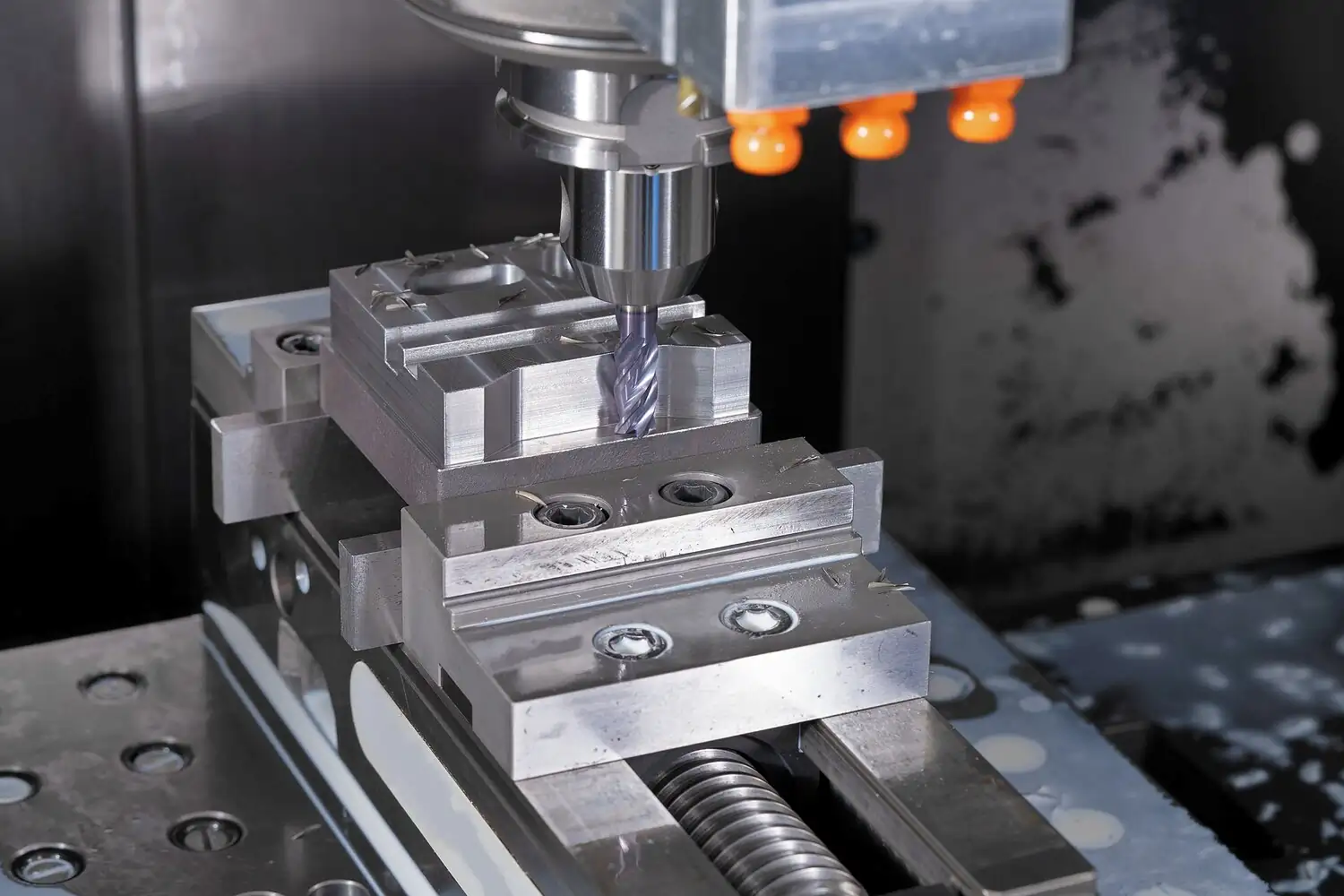

VHM köşe frezesi uzun, 4 kesici, çap 3 mm 45° pah kırma TiAlN sap HA Üniversal Seri pürüzlendirme, finisaj, yuva kesimi

Ürün numarası:23000148
EAN:4007220462515
Genel özellikler

Kesme verileri hesaplayıcı

  • Optimum kesme verilerinin kullanımı, verimli frezeleme ve delme işlemleri için önemli bir başarı faktörüdür. Kesme verisi hesaplayıcımız sezgisel bir kullanıcı arayüzüne sahiptir ve uygulamanıza ve işlediğiniz malzemeye uygun gerekli işleme parametrelerini hızlı ve kolay bir şekilde hesaplamanıza olanak tanır.

Açıklama

  • Karbür parmak frezeleri, çok çeşitli malzemelerde üniversal kullanım için uygundur.
  • Kaba işlemeden finisaja, çeşitli uygulamalar için frezeler.
  • Pah tasarımı, rampalama için de uygundur.
  • Düz sap HA, DIN 6535 uyumlu.

Özel nitelikler

  • En önemli malzemelerde üniversal kullanım.
  • Optimum talaş kaldırma performansı sayesinde yüksek üretkenlik oranı.
  • Son teknoloji kaplamalar.
  • Boyun talaş kanallı tasarım.

Kullanım önerileri

  • Tavsiye edilen kesim bilgilerini gözetiniz.
  • En iyi performansı elde edebilmeniz için stabil iş parçası ve takım sıkma gücünü sağlar.

İşlenebilir malzemeler

  • Alüminyum
  • Bakır
  • Beyaz tavlanmış döküm demir (GTW, GJMW)
  • Bronz
  • Demir içermeyen sert metal
  • Demir içermeyen yumuşak metal
  • Değirmen ölçeği
  • Diğer demir dışı metaller
  • Duktil döküm demir
  • Dökme demir
  • Döküm çeliği
  • Dış yüzeyi sertleştirilmiş çelikler
  • Ferrit (manyetik malzemeler)
  • Kabuk dökümler
  • Makaralı ve bilyalı rulman çelikleri
  • Nikel bazlı alaşımlar (örn. Inconel ve Hasteloy)
  • Nikel ve titanyum bazlı süper alaşımlar
  • Paslanmaz çelik (INOX)
  • Pik ve sfero döküm (GG/GJL, GGG/GJS)
  • Pirinç
  • Plastikler
  • Sert alüminyum alaşımları
  • Sertleştirilmiş, ısıl işlem uygulanmış çelikler 1.200 N/mm² üstü (< 38 HRC)
  • Siyah tavlanmış döküm demir (GTS, GJMB)
  • Takım çelikleri
  • Tavlanmış döküm demir
  • Termoplastikler
  • Titanyum
  • Titanyum alaşımları
  • Tok alüminyum alaşımları
  • Yumuşak alüminyum alaşımları
  • Yüksek sıcaklık dayanımlı malzemeler
  • kobalt temelli alaşımlar
  • Çelik
  • Çelik, döküm çeliği
  • Çelik 700 N/mm² üzerinde (> 220 HB)
  • Çelik maks. 1.200 N/mm² (< 38 HRC)
  • Çinko
  • Ölçek

Uygulamalar

  • Frezeleme

Sürücü türleri

  • Otomatik tezgahlarda
Ürün özellikleri19 özellik grubu
Azami kesim derinliği APMX8 mm
Boyun çapı DN2.8 mm
Helis açısı35°/38°
KaplamaTiAlN
Kesim kenarı sayımı ZEFP4 adet
Kesim malzemesiAL40
Kesim çapı DC3 mm
Köşe pah genişliği CHW0.13 mm
Köşe tipiPah köşe tasarımı
NormDIN 6527 Uzun
Sap tipiHA (DIN6535)
Sap çapı DCON6 mm
Uzunluk, çalışma LU18 mm
Versiyon90° pah kırma ile
İlerleme yönüx,y,(z)
İçten soğutma kanallıhayır
İşlevsel uzunluk LF57 mm
Şaft çap toleransı TCDCONh5
Paket içi miktar1 adet
Ürün çeşitleri18 çeşit
Ürün numarasıEANÜrün tipiKesim çapı DCSap tipiPB Paketleme birimi
230001484007220462515SCM-UC4-M030C-M57HA6 AL403 mmHA (DIN6535)1 adet
230001394007220462409SCM-UC4-M030C-M57HB6 AL403 mmHB (DIN6535)1 adet
230001494007220462522SCM-UC4-M040C-M57HA6 AL404 mmHA (DIN6535)1 adet
230001404007220462416SCM-UC4-M040C-M57HB6 AL404 mmHB (DIN6535)1 adet
230001504007220462539SCM-UC4-M050C-M57HA6 AL405 mmHA (DIN6535)1 adet
230001414007220462423SCM-UC4-M050C-M57HB6 AL405 mmHB (DIN6535)1 adet
230001514007220462546SCM-UC4-M060C-M57HA AL406 mmHA (DIN6535)1 adet
230001424007220462454SCM-UC4-M060C-M57HB AL406 mmHB (DIN6535)1 adet
230001524007220462553SCM-UC4-M080C-M63HA AL408 mmHA (DIN6535)1 adet
230001434007220462461SCM-UC4-M080C-M63HB AL408 mmHB (DIN6535)1 adet
230001534007220462560SCM-UC4-M100C-M72HA AL4010 mmHA (DIN6535)1 adet
230001444007220462478SCM-UC4-M100C-M72HB AL4010 mmHB (DIN6535)1 adet
230001544007220462577SCM-UC4-M120C-M83HA AL4012 mmHA (DIN6535)1 adet
230001454007220462485SCM-UC4-M120C-M83HB AL4012 mmHB (DIN6535)1 adet
230001554007220462607SCM-UC4-M160C-M92HA AL4016 mmHA (DIN6535)1 adet
230001464007220462492SCM-UC4-M160C-M92HB AL4016 mmHB (DIN6535)1 adet
230001564007220462584SCM-UC4-M200C-M104HA AL4020 mmHA (DIN6535)1 adet
230001474007220462508SCM-UC4-M200C-M104HB AL4020 mmHB (DIN6535)1 adet
Belgeler5 belge
Teknik belge — 23000148_2d-model.dxfTeknik belge — 23000148_3d-model.stpTeknik belge — 23000148_cad-model.xmlKullanım ve güvenlik bilgileriKatalog
