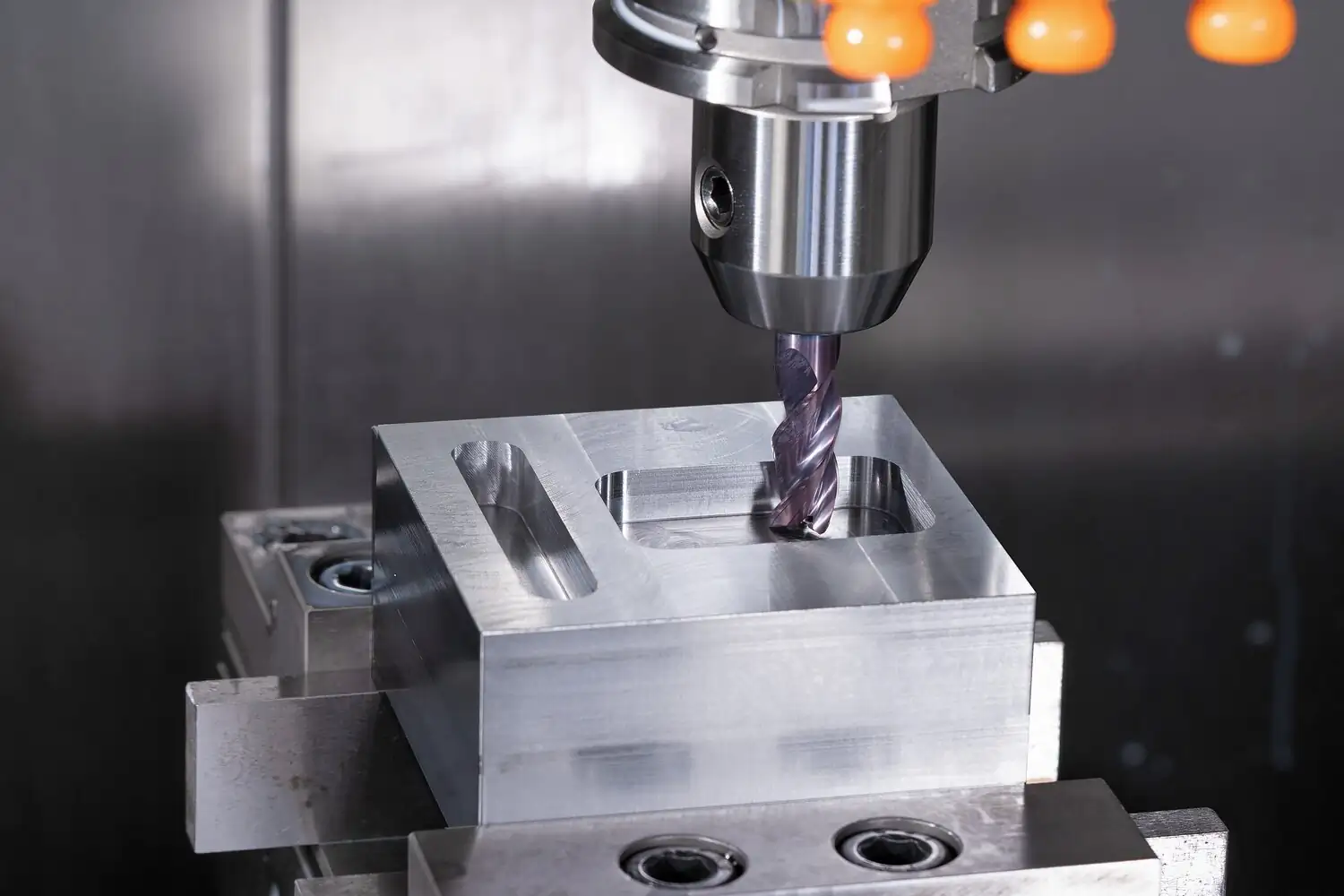

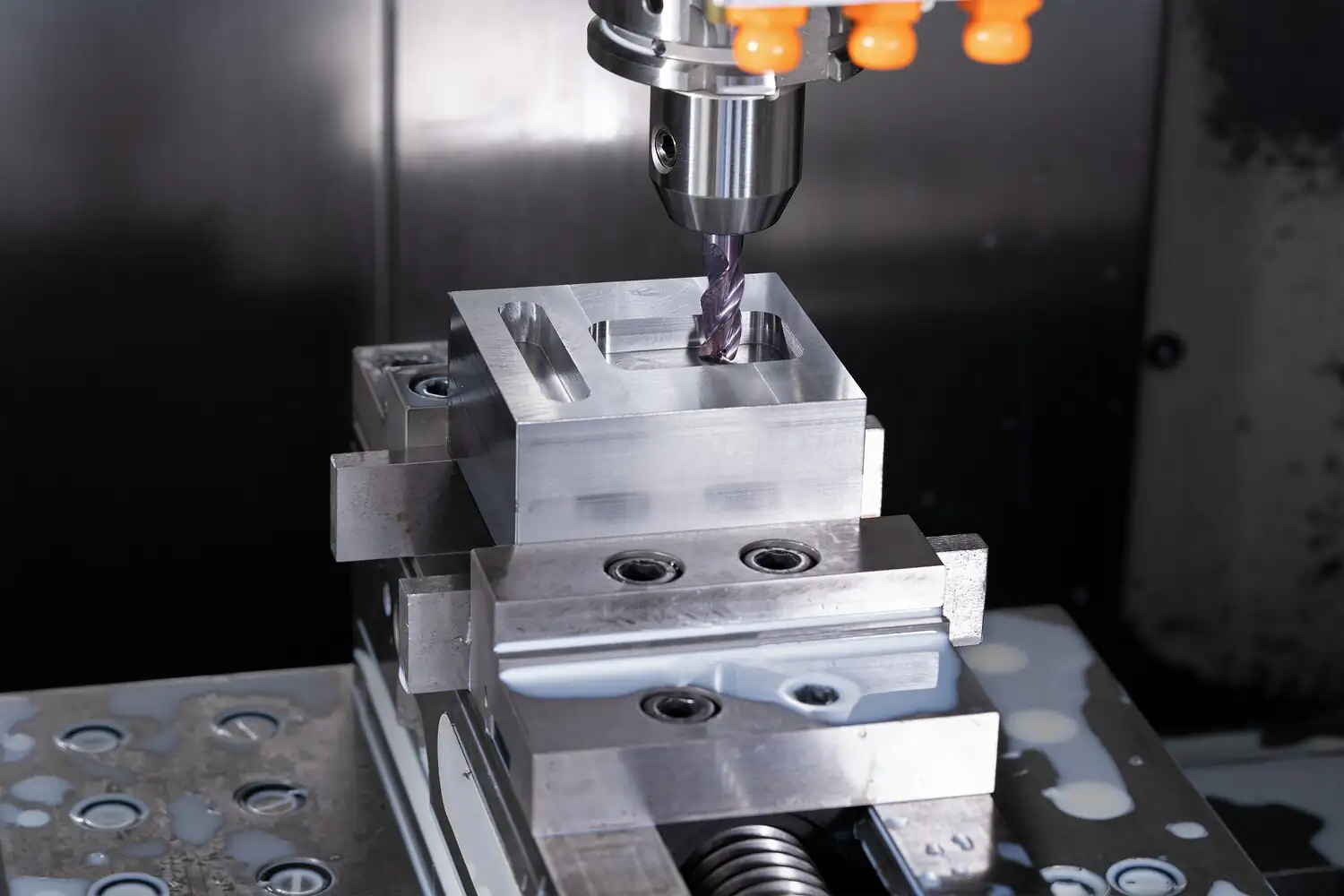

Üniversal parmak frezesi, üç kesim kenarlı UC3, Pah köşe tasarımı – Metrik
VHM köşe frezesi uzun, 3 kesici, çap 3 mm 45° pah kırma TiAlN sap HB Üniversal Seri pürüzlendirme, finisaj, yuva kesimi
Ürün numarası:23000131
EAN:4007220462225
Genel özellikler
Kesme verileri hesaplayıcı
- Optimum kesme verilerinin kullanımı, verimli frezeleme ve delme işlemleri için önemli bir başarı faktörüdür. Kesme verisi hesaplayıcımız sezgisel bir kullanıcı arayüzüne sahiptir ve uygulamanıza ve işlediğiniz malzemeye uygun gerekli işleme parametrelerini hızlı ve kolay bir şekilde hesaplamanıza olanak tanır.
Açıklama
- Karbür parmak frezeleri, çok çeşitli malzemelerde üniversal kullanım için uygundur.
- Tam yuva frezeleme, matkap yuvası frezeleme ve çok çeşitli pürüzlendirme görevleri için frezeler.
- Weldon sap HB, DIN 6535 uyumlu, yanal hareket yüzeyi.
Özel nitelikler
- En önemli malzemelerde üniversal kullanım.
- Optimum talaş kaldırma performansı sayesinde yüksek üretkenlik oranı.
- Son teknoloji kaplamalar.
- Boyun talaş kanallı tasarım.
Kullanım önerileri
- Tavsiye edilen kesim bilgilerini gözetiniz.
- En iyi performansı elde edebilmeniz için stabil iş parçası ve takım sıkma gücünü sağlar.
İşlenebilir malzemeler
- Alüminyum
- Bakır
- Beyaz tavlanmış döküm demir (GTW, GJMW)
- Bronz
- Demir içermeyen sert metal
- Demir içermeyen yumuşak metal
- Değirmen ölçeği
- Diğer demir dışı metaller
- Duktil döküm demir
- Dökme demir
- Döküm çeliği
- Dış yüzeyi sertleştirilmiş çelikler
- Ferrit (manyetik malzemeler)
- Kabuk dökümler
- Makaralı ve bilyalı rulman çelikleri
- Nikel bazlı alaşımlar (örn. Inconel ve Hasteloy)
- Nikel ve titanyum bazlı süper alaşımlar
- Paslanmaz çelik (INOX)
- Pik ve sfero döküm (GG/GJL, GGG/GJS)
- Pirinç
- Plastikler
- Sert alüminyum alaşımları
- Sertleştirilmiş, ısıl işlem uygulanmış çelikler 1.200 N/mm² üstü (< 38 HRC)
- Siyah tavlanmış döküm demir (GTS, GJMB)
- Takım çelikleri
- Tavlanmış döküm demir
- Termoplastikler
- Titanyum
- Titanyum alaşımları
- Tok alüminyum alaşımları
- Yumuşak alüminyum alaşımları
- Yüksek sıcaklık dayanımlı malzemeler
- kobalt temelli alaşımlar
- Çelik
- Çelik, döküm çeliği
- Çelik 700 N/mm² üzerinde (> 220 HB)
- Çelik maks. 1.200 N/mm² (< 38 HRC)
- Çinko
- Ölçek
Uygulamalar
- Frezeleme
Sürücü türleri
- Otomatik tezgahlarda
Ürün özellikleri
Azami kesim derinliği APMX8 mm
Baş uzunluğu LH17 mm
Boyun çapı DN2.8 mm
Helis açısı38°/40°/42°
KaplamaTiAlN
Kesim kenarı sayımı ZEFP3 adet
Kesim malzemesiAL40
Kesim çapı DC3 mm
Köşe pah genişliği CHW0.1 mm
Köşe tipiPah köşe tasarımı
NormŞirket standardı
Sap tipiHB (DIN6535)
Sap çapı DCON6 mm
Uzunluk, çalışma LU11 mm
Versiyon90° pah kırma ile
İlerleme yönüx,y,z
İçten soğutma kanallıhayır
İşlevsel uzunluk LF57 mm
Şaft çap toleransı TCDCONh5
Paket içi miktar1 adet
Ürün çeşitleri
| Ürün numarası | EAN | Ürün tipi | Kesim çapı DC | Sap tipi | PB Paketleme birimi |
|---|---|---|---|---|---|
| 23000131 | 4007220462225 | SCM-UC3-M030C-M57HB6 AL40 | 3 mm | HB (DIN6535) | 1 adet |
| 23000132 | 4007220462232 | SCM-UC3-M040C-M57HB6 AL40 | 4 mm | HB (DIN6535) | 1 adet |
| 23000133 | 4007220462249 | SCM-UC3-M050C-M57HB6 AL40 | 5 mm | HB (DIN6535) | 1 adet |
| 23000134 | 4007220462256 | SCM-UC3-M060C-M57HB AL40 | 6 mm | HB (DIN6535) | 1 adet |
| 23000135 | 4007220462263 | SCM-UC3-M080C-M63HB AL40 | 8 mm | HB (DIN6535) | 1 adet |
| 23000136 | 4007220462270 | SCM-UC3-M100C-M72HB AL40 | 10 mm | HB (DIN6535) | 1 adet |
| 23000137 | 4007220462362 | SCM-UC3-M120C-M83HB AL40 | 12 mm | HB (DIN6535) | 1 adet |
| 23000138 | 4007220462393 | SCM-UC3-M160C-M92HB AL40 | 16 mm | HB (DIN6535) | 1 adet |
